Paano palitan ang linya ng fuel injector?

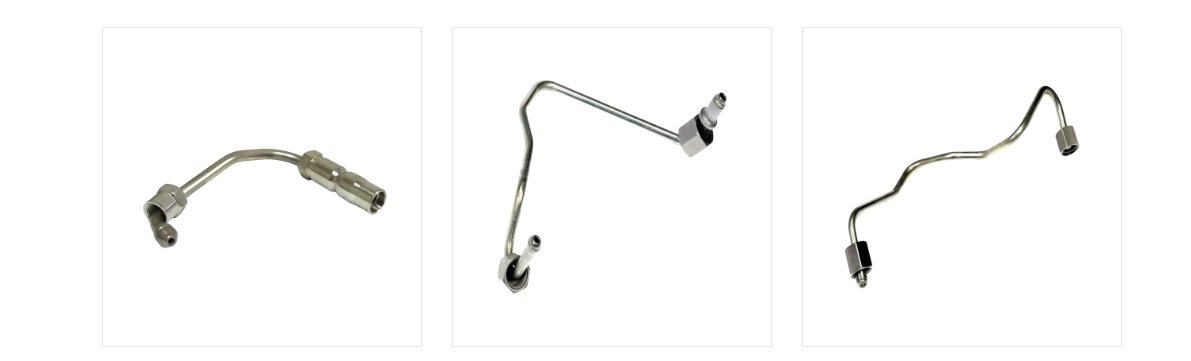

Mga Karaniwang Uri ng Mga Linya ng Fuel Injector at Mga Katangian Nito

Hindi lahat ng linya ng fuel injector ay tumingin o gumaganap ng parehong paraan. Ang tamang uri ay depende sa fuel injection system na inihahatid nito, ang presyon na dapat nitong mapaglabanan, at kung gaano kalaki ang flexibility ng pagruruta na pinapayagan ng engine bay. Binabalangkas ng mga card sa ibaba ang mga configuration na kadalasang nararanasan kapag naghahanap ng kapalit na linya.

Ang mga linya ng fuel injector ay inengineered upang makatiis sa isang napaka-espesipikong pressure envelope depende sa fuel injection system na kanilang pinaglilingkuran. Ang mga mas lumang mechanical inline pump system ay karaniwang gumagana sa makabuluhang mas mababang peak pressure kaysa sa mga modernong common rail system. Ang arkitektura ng common rail ng Diesel sa partikular ay nagtulak sa mga presyon ng iniksyon pataas sa sunud-sunod na henerasyon ng makina upang mapabuti ang atomization at bawasan ang mga emisyon. Dahil ang tamang kapalit na linya ay dapat na na-rate para sa hindi bababa sa pinakamataas na presyon ng pagpapatakbo ng system, ang pag-unawa kung saan ang isang partikular na engine ay nakaupo sa spectrum ng presyon na ito ay isang mahalagang unang hakbang bago mag-order ng kapalit na bahagi. Ang gauge sa ibaba ay naglalarawan ng isang tinatayang posisyon para sa modernong diesel common rail system sa loob ng pangkalahatang 0 hanggang 250 MPa reference scale.

Ang gauge needle ay nasa loob ng itaas na bahagi ng sukat, na sumasalamin sa malawak na tinutukoy na punto na ang mga modernong diesel common rail system ay karaniwang gumagana sa mga peak pressure na lampas sa 200 MPa. Ito ay makabuluhang mas mataas kaysa sa hanay ng presyon na nauugnay sa mga mas lumang mechanical inline injection pump system, na karaniwang nasa ibaba at gitnang bahagi ng parehong sukat. Ang praktikal na implikasyon para sa sinumang naghahanap ng kapalit na linya ng fuel injector ay diretso: ang isang linya na na-rate para sa isang mas lumang, mas mababang presyon na sistema ay hindi dapat ipalit sa isang modernong common rail engine, kahit na ang mga pisikal na sukat ay mukhang magkatulad. Tinutugunan ng mga tagagawa ang kinakailangang presyon na ito pangunahin sa pamamagitan ng pagpili ng materyal at ang malamig na proseso na inilarawan sa susunod na seksyon, sa halip na sa pamamagitan lamang ng paggamit ng mas makapal na pader sa ordinaryong tubing. Dapat tandaan na ang eksaktong peak pressure para sa anumang partikular na modelo ng engine ay dapat palaging kumpirmahin laban sa sariling detalye ng tagagawa ng engine sa halip na ipagpalagay mula sa isang pangkalahatang sukat ng sanggunian tulad ng isang ito. Ang iba't ibang henerasyon ng engine mula sa parehong tagagawa ay maaari ding gumana sa iba't ibang antas ng presyon habang nagbabago ang mga emisyon at mga kinakailangan sa pagganap sa paglipas ng panahon. Ito ang isang dahilan kung bakit ang pagpapalit ng linya ng fuel injector ay hindi isang gawaing angkop sa lahat, at kung bakit mas mahalaga ang pagtutugma ng eksaktong detalye sa variant ng engine kaysa sa pagtutugma sa pamamagitan ng magaspang na pisikal na hitsura lamang. Para sa mga workshop na humahawak ng malawak na hanay ng mga modelo ng engine, ang pagpapanatili ng isang reference chart para sa mga karaniwang hanay ng presyon ayon sa uri ng system ay maaaring mabawasan ang panganib ng pag-install ng under-rated na linya. Dahil ang isang linyang tumatakbo sa ibaba ng rate na pressure envelope nito ay maaaring mabigo nang walang malinaw na mga senyales ng babala, ang pagsusuri sa detalyeng ito ay karaniwang itinuturing bilang isang hakbang na nauugnay sa kaligtasan sa halip na isang opsyonal na pormalidad. Ang pagrerepaso sa konteksto ng pressure na ito ay nakakatulong din na ipaliwanag kung bakit ang mga linya ng fuel injector, hindi tulad ng maraming iba pang mga automotive pipe fitting, ay ginawa sa medyo mahigpit na mga tolerance at nakalaang mga klase ng pressure kaysa sa isang unibersal na disenyo.

Ang tamang linya ng fuel injector ay dapat ma-rate para sa partikular na klase ng presyon ng engine na pinaglilingkuran nito, dahil ang pagpapalit ng mas mababang linya ng presyon sa isang modernong common rail system ay maaaring humantong sa pagkabigo.

Paano Binubuo ang Mga Linya ng Fuel Injector: Materyal, Istraktura, at Prinsipyo sa Paggawa

Ang linya ng fuel injector ay higit pa sa isang simpleng haba ng tubing. Karaniwan itong ginawa mula sa espesyal na piniling high-strength, low-alloy steel tubing, pagkatapos ay pinainit upang mapataas ang base yield strength nito. Maraming high-pressure na linya ang dumaan sa karagdagang proseso ng malamig na gumagana na kilala bilang autofrettage, kung saan ang tubo ay sumasailalim sa kinokontrol na panloob na presyon na nagdudulot ng bahagyang plastic deformation ng panloob na dingding. Kapag na-release na ang pressure na iyon, nananatili ang panloob na pader ng isang layer ng natitirang compressive stress na dapat lampasan ng operating pressure bago magkaroon ng anumang net tensile stress sa materyal, na makabuluhang nagpapabuti sa fatigue resistance at burst pressure. Ang precision CNC tube-bending equipment ay ginagamit upang hubugin ang natapos na linya sa eksaktong three-dimensional na geometry na kinakailangan ng isang partikular na makina, dahil ang hindi tugmang radius ng bend ay maaaring magkonsentra ng stress sa maling punto sa linya. Ang talahanayan sa ibaba ay nagbubuod sa mga elemento ng istruktura na karaniwang makikita sa isang matibay na linya ng mataas na presyon kumpara sa isang nababaluktot na corrugated na linya.

Ang paglaban sa pagkapagod ng isang linya ng fuel injector ay higit na tinutukoy ng kung paano pinoproseso ang steel tubing sa halip na sa pamamagitan lamang ng kapal ng pader. Ang paulit-ulit na high-pressure na mga pulso mula sa bawat kaganapan sa pag-iniksyon ay naglalagay ng cyclic stress sa panloob na dingding ng tubo, kung saan ang mga bitak ng pagkapagod ay malamang na magmumula sa paglipas ng panahon. Maaaring mapabuti ng heat treatment ang base strength ng steel, ngunit ang karagdagang cold-working autofrettage na proseso ay partikular na ginagamit upang kontrahin ang cyclic stress na ito. Ang tsart sa ibaba ay nagpapakita ng isang mapaglarawang relatibong index ng buhay ng pagkapagod na naghahambing ng karaniwang tubing, heat-treated tubing, at autofrettage-treated tubing.

Gaya ng ipinapakita ng tsart, ang karaniwang steel tubing na walang karagdagang pagpoproseso ay itinakda bilang baseline na relatibong index ng buhay ng pagkapagod sa paglalarawang ito. Ang heat-treated tubing ay nagpapakita ng katamtamang pagpapabuti sa baseline, na naaayon sa pangkalahatang prinsipyo ng engineering na ang heat treatment ay nagpapataas ng base yield strength at samakatuwid ay nagpapataas sa antas ng stress na maaaring tiisin ng isang tube bago makaipon ang pinsala sa pagkapagod. Ang autofrettage-treated tubing ay nagpapakita ng pinakamalaking improvement sa tatlong kategorya sa paglalarawang paghahambing na ito, na tumutugma sa kung bakit ang cold-working na prosesong ito ay partikular na nauugnay sa high-pressure fuel injector line manufacturing kaysa sa general-purpose steel tubing. Ang mekanismo sa likod ng pagpapahusay na ito ay ang natitirang compressive stress na natitira sa panloob na dingding pagkatapos ng autofrettage ay dapat munang madaig sa pamamagitan ng pagpapatakbo ng tensile stress bago magkaroon ng anumang net tensile stress, na epektibong tumaas sa praktikal na threshold ng pagkapagod. Ito ay partikular na nauugnay para sa mga linya ng injector dahil nakakaranas sila ng napakataas na bilang ng mga pressure cycle sa paglipas ng buhay ng pagpapatakbo ng engine, na ginagawang kahit na ang katamtamang pagpapabuti sa paglaban sa pagkapagod ay makabuluhan sa pinagsama-samang mga termino. Ito ay nagkakahalaga ng pagtrato sa chart na ito bilang isang mapaglarawang kamag-anak na paghahambing sa halip na isang garantiya ng isang tiyak na bilang ng buhay ng serbisyo, dahil ang aktwal na pagganap ng pagkapagod ay nakasalalay din sa diameter ng tubo, kapal ng pader, radius ng bend, at kalidad ng pag-install. Ang isang wastong ginawa at wastong naka-install na autofrettage-treated na linya ay karaniwang inaasahang hihigit sa pagganap ng isang karaniwang tubo na may katulad na mga dimensyon sa ilalim ng parehong mga kundisyon sa pagpapatakbo, batay sa pinagbabatayan ng mga materyales sa agham na inilarawan sa itaas. Isa ito sa mga dahilan kung bakit karaniwang itinuturing ng isang dalubhasang tagagawa ng fuel injector pipe ang hakbang na ito sa pagproseso bilang isang pangunahing bahagi ng produksyon sa halip na isang opsyonal na pag-upgrade. Para sa mga mamimili at workshop na kumukuha ng mga kapalit na linya, ang pagkumpirma na ang isang supplier ay naglalapat ng ganitong uri ng pagproseso sa mga linyang may mataas na presyon ay maaaring isang nauugnay na tanong, na hiwalay sa pangunahing detalye ng dimensyon ng linya. Ang pag-unawa sa detalye ng pagmamanupaktura na ito ay nakakatulong din na ipaliwanag kung bakit ang isang generic na steel tube, kahit isa na may tumutugmang panlabas na sukat, ay hindi itinuturing na angkop na kapalit para sa isang purpose-built fuel injector line sa isang high-pressure na application.

Ang autofrettage cold-working at precision CNC bending ang nagbibigay sa isang purpose-built fuel injector line ng kanyang fatigue resistance, kaya naman ang generic na steel tube ay hindi angkop na pamalit.

Mga Sitwasyon ng Application at Pamantayan sa Pagpili ng Susing para sa Mga Linya ng Fuel Injector

Ginagamit ang mga linya ng fuel injector sa malawak na hanay ng mga application ng diesel at direct-injection. Ang mga pampasaherong makina at light-truck na diesel na may mga common rail system ay umaasa sa maikli, tumpak na baluktot na high-pressure na mga linya na dadaan sa isang mahigpit na nakabalot na engine bay. Ang mga heavy-duty na truck at pang-agrikulturang diesel engine ay kadalasang gumagamit ng mas mahabang linya na may mas kumplikadong bend geometry upang maabot ang mga injector na nakaposisyon sa isang mas malaking cylinder head. Ang mga marine diesel engine at industrial generator set ay madalas na gumagamit ng mas malalaking diameter na linya na na-rate para sa tuluy-tuloy na mga duty cycle kaysa sa paulit-ulit na paggamit ng sasakyan. Gumagamit din ang mga sistema ng direktang pag-iniksyon ng gasolina ng mga nakalaang linya ng mataas na presyon, bagama't kadalasan ay nasa mas mababang mga peak pressure kaysa sa mga sistema ng common rail ng diesel.

Kapag pumipili o kumukuha ng kapalit na linya ng fuel injector, karaniwang gumagawa ang mga mamimili sa pamamagitan ng pare-parehong hanay ng mga pamantayan bago mag-order sa isang tagagawa o supplier:

1. Nakakatugon o lumalampas ba ang rating ng presyon ng linya sa peak operating pressure ng engine system?
2. Tumutugma ba ang panlabas na diameter at kapal ng pader sa orihinal na detalye ng kagamitan?
3. Ang geometry ba ng liko at kabuuang haba ay wastong nagpaparami sa orihinal na pagruruta?
4. Ang mga end fitting at sealing cone angle ba ay tumutugma sa pump at injector port na konektado?
5. Ang tubing material at processing (heat treatment, autofrettage) ay pare-pareho sa high-pressure duty?
6. Maaari bang suportahan ng manufacturer o wholesaler ang mga repeat order na may pare-parehong dimensional na katumpakan para sa mga pangangailangan ng fleet o multi-unit?

Ang mga linya ng injector ng gasolina ay hindi nakakaranas ng pare-pareho, matatag na presyon sa panahon ng pagpapatakbo ng makina; sa halip, mabilis na nagbabago ang presyon habang binubuksan at isinasara ng bawat kaganapan ang injector. Ang pattern ng pulsation na ito ay umuulit nang maraming beses bawat segundo sa karaniwang bilis ng engine, na naglalagay ng paulit-ulit na mga siklo ng stress sa linya at ang mga dulo nito. Ang pagpili ng isang linya na na-rate lamang para sa average na presyon ng pagpapatakbo, sa halip na ang pinakamataas na presyon na naabot sa bawat pulso, ay mag-iiwan ng makabuluhang pinababang margin ng kaligtasan. Ang mga inhinyero na nagsusuri ng disenyo ng sistema ng pag-iniksyon ay karaniwang tumitingin sa hugis ng pressure pulsation, hindi lamang isang solong peak number, upang maunawaan ang mga tunay na kondisyon ng operating kasama ang linya. Ang area chart sa ibaba ay nagpapakita ng isang illustrative pressure pulsation pattern sa isang ikot ng pag-iniksyon para sa konteksto.

Ang shaded area chart ay nagpapakita ng pressure na tumataas nang husto sa mismong kaganapan ng pag-iniksyon, na sumasalamin sa maikling panahon kapag ang gasolina ay ipinipilit sa pamamagitan ng injector nozzle sa pinakamataas na presyon ng system. Sa labas ng window ng pag-iiniksyon na ito, ang presyon sa linya ay naninirahan patungo sa isang medyo matatag na baseline na nauugnay sa karaniwang rail o holding pressure ng pump. Ang pattern na ito ay patuloy na umuulit habang tumatakbo ang makina, ibig sabihin, ang linya ng injector ay nakakaranas ng napakataas na bilang ng mga pressure cycle na ito sa mga normal na oras ng pagpapatakbo. Ang praktikal na kabuluhan ng pattern ng pulsation na ito ay ang na-rate na detalye ng presyon ng linya ay kailangang isaalang-alang ang peak ng bawat pulso, hindi lamang isang average na presyon sa buong cycle. Ito rin ay bahagi kung bakit ang paglaban sa pagkapagod, na tinalakay sa nakaraang seksyon, ay isang mahalagang pagsasaalang-alang sa disenyo para sa mga linya ng fuel injector partikular, dahil ang linya ay mahalagang sumasailalim sa isang tuluy-tuloy na cyclic loading pattern kaysa sa isang solong static pressure. Ang mga pagkakaiba-iba sa bilis ng engine at pagkarga ay nagbabago rin sa dalas, at sa ilang lawak ang hugis, ng pattern ng pulsation na ito, dahil ang timing at tagal ng pag-iniksyon ay nagsasaayos upang tumugma sa mga kinakailangan sa paglalagay ng gasolina. Ang isang linya na wastong na-rate at naproseso para sa nilalayon nitong klase ng presyon ay idinisenyo upang tiisin ang pattern ng pulsation na ito sa inaasahang agwat ng serbisyo ng engine. Kung ang isang linya ay hindi natukoy o nagkaroon ng pinsala sa pagkapagod mula sa edad o isang depekto sa pagmamanupaktura, ang paulit-ulit na pulsation na ito ay kadalasang ang mekanismo na kalaunan ay humahantong sa isang crack o pagkabigo sa isang stress concentration point tulad ng isang liko o angkop na koneksyon. Ang pulsation-driven na stress pattern na ito ay may kaugnayan din sa naunang punto tungkol sa pressure rating: ang isang linya na lumilitaw na sapat na batay sa isang average na figure ng presyon lamang ay maaari pa ring maliit ang laki kumpara sa aktwal na peak pulse pressure na mararanasan nito sa serbisyo. Ang pagkilala sa pagkakaibang ito ay kapaki-pakinabang na konteksto kapag naghahambing ng mga sheet ng detalye para sa iba't ibang opsyon sa linya ng injector sa panahon ng pagpili o pagpapalit ng desisyon.

Ang pagpili ng tamang linya ng fuel injector ay depende sa pagtutugma ng pressure rating, mga sukat, at bend geometry sa eksaktong engine system, hindi lamang sa pangkalahatang kategorya ng application.

Mga Uri ng Linya ng Fuel Injector: Detalyadong Paghahambing

Inihahambing ng talahanayan sa ibaba ang tatlong configuration na pinakanauugnay sa isang pagpapalit na desisyon: ang matibay na high-pressure na steel line, ang flexible corrugated line, at isang custom na CNC-bent na kapalit na linya na ginawa kapag ang isang off-the-shelf na bahagi ay hindi available.

Hindi lahat ng punto sa linya ng fuel injector ay nakakaranas ng parehong dami ng stress sa panahon ng pagpapatakbo ng engine. Ang mga tuwid na seksyon ng tubing ay karaniwang namamahagi ng stress na may kaugnayan sa presyon nang medyo pantay-pantay sa kanilang haba. Ang mga seksyon ng liko, sa kabaligtaran, ay nagtutuon ng karagdagang diin sa panlabas na radius ng kurba, dahil ang pader ng tubo ay mas payat at geometriko na mas kumplikado sa isang liko kaysa sa isang tuwid na pagtakbo. Ang mga angkop na koneksyon ay nagpapakilala ng sarili nilang konsentrasyon ng stress dahil sa sealing cone geometry at ang clamping force mula sa union nut. Ang heatmap sa ibaba ay nagpapakita ng isang mapaglarawang relative stress index sa tatlong pipe zone na ito sa ilalim ng tatlong kondisyon ng pagkarga ng engine.

Ang heatmap ay nagpapakita ng relatibong pagtaas ng stress mula sa idle patungo sa full load sa lahat ng tatlong pipe zone, na direktang sumusunod mula sa mas mataas na presyon ng pag-iniksyon at mas madalas na mga kaganapan sa pag-iniksyon na nauugnay sa mas mataas na load ng engine. Sa loob ng bawat kondisyon ng pagkarga, ang seksyon ng liko ay patuloy na nagpapakita ng isang mas mataas na relatibong index ng stress kaysa sa tuwid na seksyon, na naglalarawan kung bakit ang geometry ng bend at radius ng bend ay itinuturing bilang mahalagang mga detalye ng disenyo kaysa sa mga pagpipiliang hindi sinasadyang pagruruta. Ang mga angkop na koneksyon ay nagpapakita rin ng mataas na relatibong stress kumpara sa mga tuwid na seksyon, bagaman sa pangkalahatan ay medyo mas mababa kaysa sa liko na seksyon sa paglalarawang paghahambing na ito, na sumasalamin sa puro ngunit naisalokal na katangian ng stress sa isang may sinulid na punto ng koneksyon. Sa full load, lahat ng tatlong zone ay nagpapakita ng kanilang pinakamataas na halaga sa illustrative pattern na ito, na naaayon sa naunang talakayan ng pressure pulsation peaking sa bawat event ng pag-iniksyon sa ilalim ng mas mataas na pangangailangan sa paglalagay ng gasolina. Ang pattern na ito ay nakakatulong na ipaliwanag kung bakit ang mga pagkabigo na nauugnay sa pagkapagod sa mga linya ng fuel injector ay mas karaniwang iniuulat sa mga lokasyon ng liko at mga angkop na koneksyon kaysa sa isang hindi nagagambalang tuwid na seksyon ng tubo. Para sa mga tagagawa, ito ay bahagi ng pagbibigay-katwiran para sa paggamit ng precision CNC bending equipment na maaaring makabuo ng pare-pareho, unti-unting radius ng bend sa halip na isang matalim o hindi pantay na liko na higit na magtutuon ng stress sa puntong iyon. Para sa mga workshop na nagsasagawa ng pagpapalit, ang pattern na ito ay isa ring praktikal na paalala na siyasatin nang mabuti ang mga baluktot na lugar at angkop na mga koneksyon para sa anumang senyales ng pinsala sa ibabaw, kaagnasan, o nakaraang sobrang paghihigpit bago ipagpalagay na ang isang linya ay magagamit pa rin. Ito ay higit na nagpapatibay kung bakit ang isang kapalit na linya ay dapat na kopyahin ang orihinal na geometry ng bend sa halip na gumamit ng isang mas matalas o mas mahigpit na liko bilang isang solusyon sa panahon ng pag-install, dahil ang pagbabago sa radius ng bend ay maaaring maglipat ng pattern ng konsentrasyon ng stress na ipinapakita dito. Ang pagtrato sa heatmap na ito bilang isang illustrative engineering pattern sa halip na isang nasusukat na resulta para sa anumang partikular na engine, workshop at equipment operator ay maaari pa ring gumamit ng pangkalahatang zone-by-zone na relasyon upang bigyang-priyoridad ang mga punto ng inspeksyon sa panahon ng regular na pagpapanatili.

Ang mga seksyon ng liko at mga fitting na koneksyon ay patuloy na nagdadala ng mas maraming stress kaysa sa mga tuwid na seksyon, kaya naman ang mga kapalit na linya ay dapat na kopyahin ang orihinal na geometry ng bend sa halip na isang field-modified na shortcut.

Gabay sa Pagpapalit at Pagpapanatili: Paano Ligtas na Palitan ang Linya ng Fuel Injector

Binabalangkas ng sumusunod na pagkakasunud-sunod ang pangkalahatang proseso para sa pagpapalit ng linya ng fuel injector. Ang mga eksaktong hakbang, mga halaga ng torque, at mga pamamaraan sa pagpapagaan ng presyon ay dapat palaging kumpirmahin laban sa dokumentasyon ng serbisyo ng tagagawa ng partikular na makina o kagamitan bago simulan ang trabaho.

1. Kumpirmahin ang tamang kapalit na detalye ng linya, kabilang ang pressure rating, diameter, haba, at bend geometry, laban sa OEM reference o service manual.
2. Alisin ang natitirang presyon ng sistema ng gasolina kasunod ng tinukoy na pamamaraan ng tagagawa ng makina bago idiskonekta ang anumang linya ng mataas na presyon.
3. Idiskonekta ang baterya o ihiwalay ang electrical system bilang pangkalahatang pag-iingat bago magtrabaho malapit sa fuel system.
4. Maluwag at tanggalin ang mga union nuts sa parehong dulo ng pump/rail at sa dulo ng injector gamit ang tamang laki ng flare-nut o crow-foot wrench upang maiwasan ang pagbilog sa mga fitting.
5. Maingat na bawiin ang lumang linya nang hindi pinipilit ito laban sa mga katabing bahagi, na binabanggit ang orihinal na pagruruta nito at orientation ng liko.
6. Siyasatin ang mga ibabaw ng sealing cone sa parehong injector at pump/rail port para sa pinsala bago i-install ang bagong linya.
7. Iposisyon muna ang bagong linya sa pamamagitan ng kamay, i-align nang husto ang mga sealing cone bago i-thread ang mga union nuts upang maiwasan ang cross-threading.
8. I-torque ang bawat union nut sa halagang tinukoy ng tagagawa ng makina o linya, na iniiwasan ang parehong under-tightening at over-tightening.
9. Ikonekta muli ang baterya at sundin ang tinukoy na pamamaraan ng pagsisimula ng tagagawa upang muling i-pressure ang fuel system.
10. I-start ang engine sa idle at biswal na suriin ang bawat bagong koneksyon para sa fuel seepage bago ibalik ang sasakyan o kagamitan sa normal na operasyon.
11. Suriin muli ang torque sa bawat fitting pagkatapos ng maikling panahon ng pagtakbo, dahil ang paunang thermal cycling ay maaaring mangailangan ng follow-up check.

Ang pagkuha ng kapalit na linya na tumutugma sa orihinal na geometry ng kagamitan ay kadalasang pinakamahirap na bahagi ng prosesong ito, lalo na para sa mas luma o hindi gaanong karaniwang mga modelo ng makina kung saan walang available na linyang nasa labas. Ang NINGBO JIATIAN AUTOMOBILE PIPE CO., LTD., na itinatag batay sa naunang Ningbo Xingxin Metal Products Factory na itinatag noong 1995, ay isang fuel injector line manufacturer at automotive pipe fitting factory na matatagpuan sa Wanhou, Zhanqi Town, Yinzhou District, Ningbo, na tumatakbo mula sa isang pasilidad na sumasaklaw sa humigit-kumulang 32,000 square meters na may sukat na halos 32,000 square meters. Kasama sa production setup ng kumpanya ang sampung CNC fully automatic pipe bending machine, large-scale brazing furnace assembly lines, hydraulic internal forming equipment, 800-ton hydraulic water expansion machine, automatic laser welders, welding robots, at large-scale machining center, na sinusuportahan ng isang in-house na research at testing laboratory. Ang ganitong uri ng CNC bending at forming capability ay nagbibigay-daan sa isang fuel injector pipe supplier na tumpak na makagawa ng three-dimensional routing ng isang partikular na engine, na direktang nauugnay kapag ang isang kapalit na linya ay kailangang tumugma sa orihinal na geometry ng bend sa halip na i-adapt mula sa isang generic na tuwid na haba. Para sa mga fleet operator, workshop, at mga manufacturer ng kagamitan na kumukuha ng mga pamalit na linya sa dami, ang pakikipagtulungan sa isang itinatag na automotive pipe manufacturer o wholesaler ay makakatulong na matiyak ang pare-parehong dimensional na katumpakan sa mga repeat order.

Ang isang ligtas na pagpapalit ng linya ng fuel injector ay nakasalalay sa pagpapagaan muna ng presyon ng system, tumutugma sa eksaktong orihinal na detalye, at pag-torquing sa bawat koneksyon sa tinukoy na halaga ng tagagawa.

Mga Madalas Itanong Tungkol sa Pagpapalit ng Linya ng Fuel Injector

Pagpapalit ng a fuel injector line safely comes down to matching the exact original specification and following the correct pressure-relief and torque procedure, rather than treating it as a generic tubing swap.
