Ano ang Linya ng Fuel Injector? Ipinaliwanag ang Function, Uri at Application

Aug 06, 2026

Mga kategorya

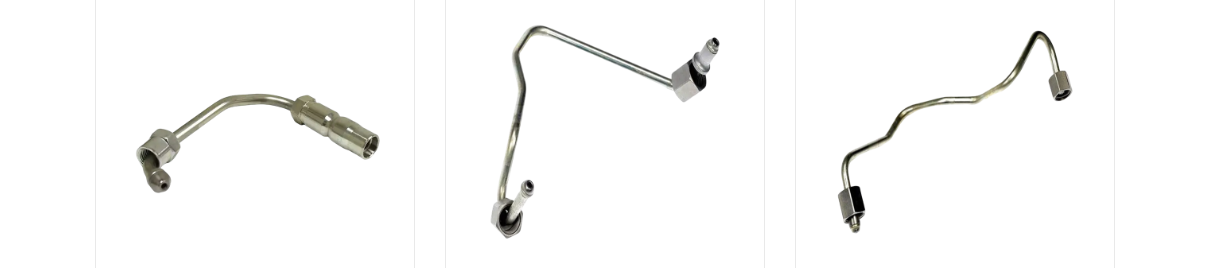

Ano ang a Linya ng Fuel Injector

Ang fuel injector line, na tinutukoy din bilang isang fuel injection pipe, ay ang matibay na metal tube na nagdadala ng pressure na gasolina mula sa high pressure pump o ang common rail patungo sa bawat fuel injector, na pinapanatili ang pressure at flow rate na kailangan ng proseso ng pagkasunog. Ang tubo ay hindi gumagawa ng pressure mismo, ito ay nagpapadala ng pressure na nabuo sa itaas ng agos habang lumalaban sa pagpapalawak, vibration fatigue, at paulit-ulit na pressure pulsation.

Sa mga modernong diesel engine na binuo sa paligid ng common rail o distributor pump architecture, ang pipe na ito ay nagpapatakbo sa ilalim ng paulit-ulit na pressure cycle na maaaring lumampas sa 2000 bar sa mga kasalukuyang production system, na may ilang advanced na platform na idinisenyo para sa pressure na papalapit sa 2700 bar. Dahil nararanasan ng linya ang mga pressure na ito na tumataas nang milyun-milyong beses sa isang normal na agwat ng serbisyo, ang kapal ng pader, radius ng bend, at panloob na kondisyon sa ibabaw ay inengineered sa paligid ng buhay ng pagkapagod kaysa sa isang rating ng presyon ng pagsabog lamang.

Mga Pangunahing Katangian

Ikinokonekta ang high pressure pump o common rail nang direkta sa katawan ng injector
Naglilipat ng gasolina na itinuturing bilang isang hindi compressible na likido nang walang masusukat na pagpapalawak
Nabuo sa pamamagitan ng CNC bending kaya ang tube geometry ay tumutugma sa eksaktong mga mounting point sa engine block
Ginawa mula sa cold worked steel tubing na na-rate para sa paulit-ulit na high pressure fatigue cycle

Mga Pangunahing Pag-andar ng isang Fuel Injection Pipe

Ang isang fuel injection pipe ay gumaganap ng ilang mga trabaho sa parehong oras, at ang bawat isa ay nakakaapekto sa kung paano nagsisimula ang isang engine, idles, at tumugon sa ilalim ng load.

Paghahatid ng gasolina

Ang pangunahing trabaho ng linya ay ang paglipat ng isang metered fuel volume mula sa pump outlet papunta sa injector inlet nang walang pagkawala, aeration, o delay, na tumutugma sa fuel injector line output sa injector timing upang ang bawat cylinder ay tumatanggap ng parehong volume sa iskedyul.

High Pressure Transmission

Ang tubo ay kailangang magpadala ng mga pressure spike na nabuo ng pump o rail nang hindi lumalawak o sumisipsip ng enerhiya na dapat sa halip ay umabot sa injector nozzle. Kahit na ang isang maliit na halaga ng nababanat na pagpapalawak sa dingding ng tubo ay maaaring maantala ang pagtaas ng presyon sa dulo ng injector, isang epekto na inilalarawan ng mga inhinyero bilang volumetric na pagkawala ng kahusayan.

Katumpakan ng Oras ng Pag-iniksyon

Dahil ang gasolina ay itinuturing na hindi mapipigil, ang paglipat ng alon ng presyon sa linya ay nangyayari sa isang fraction ng isang millisecond. Ang anumang pagkakaiba-iba sa haba ng tubo, panloob na diameter, o paninigas ng pader sa pagitan ng mga cylinder ay maaaring bahagyang maglipat ng timing ng pag-iniksyon mula sa isang silindro patungo sa isa pa, kaya ang mga team ng engineering ay tumutukoy sa mga tumutugmang haba ng linya ng fuel injector at mga baluktot na daanan sa isang cylinder bank saanman ito pinapayagan ng layout.

Suporta para sa Atomization

Ang matatag na paghahatid ng presyon sa injector nozzle ang nagpapahintulot sa gasolina na mag-atomize sa pinong droplet pattern na kailangan ng combustion. Kapag ang isang fuel injection pipe ay pagod, basag, o maliit ang laki, ang presyon sa nozzle ay bumaba at ang kalidad ng atomization ay bumaba, na karaniwang lumalabas bilang magaspang na idle, mas matitigas na simula ng malamig, o tumaas na usok ng tambutso.

Mga Uri ng Linya ng Fuel Injector

Ang mga linya ng injector ng gasolina ay karaniwang pinagsama ayon sa istraktura ng dingding at sa pamamagitan ng platform ng engine na sila ay ininhinyero upang pagsilbihan.

Pangkalahatang pag-uuri ng fuel injector line at fuel injection pipe structures
Uri	Istruktura	Karaniwang Aplikasyon
Single Wall Pipe	Isang tuluy-tuloy na malamig na iginuhit na bakal na dingding	Pampasaherong sasakyan at mga makinang diesel na may magaan na tungkulin
Double Wall (Duplex) Pipe	Dalawang layer na malamig ang nabuo sa isang pader para sa karagdagang burst margin	Heavy duty truck, bus, at off highway engine
Autofrettage Treated Pipe	Ang nag-iisang pader ay na-pre-stress sa loob ng kontroladong overpressure	Mga karaniwang sistema ng tren sa itaas ng 2000 bar
Nakabaluti / Sleeved Pipe	Karaniwang tubo na nilagyan ng proteksiyon na panlabas na manggas sa mga punto ng pagsusuot	Mga makina na may masikip na ruta malapit sa gumagalaw na mga bahagi

Pag-uuri ayon sa Aplikasyon

Mga linya ng diesel fuel injector ng pampasaherong sasakyan
Banayad na komersyal na mga tubo ng fuel injection ng sasakyan
Mabigat na linya ng injector ng trak at bus
Mga linya ng makinarya sa agrikultura at konstruksiyon
Marine at pang-industriya na mga linya ng makina
Generator set injector lines

Istraktura ng isang Fuel Injector Line

Ang natapos na fuel injector line assembly ay binuo mula sa higit sa isang tubo. Ang bawat dulo ay nabuo at ginawang makina upang i-seal ang pump o rail sa isang gilid at ang injector sa kabilang gilid, habang ang gitnang seksyon ay nakayuko sa isang partikular na radius upang maalis nito ang mga nakapaligid na bahagi ng engine nang walang contact.

Pinasimpleng isometric view ng fuel injector line assembly sa pagitan ng pump o rail body at ng injector

Mga Pangunahing Bahagi

Cone seat: ang machined tip na bumubuo ng metal to metal seal laban sa pump o rail outlet
Union nut: sinulid papunta sa outlet stud at hinihila ang cone seat sa sealing contact
katawan ng tubo: ang load bearing section sa pagitan ng magkabilang dulo, na hinubog sa pamamagitan ng CNC bending
manggas ng manggas: ang kabit sa gilid ng injector na nagse-secure sa kabilang dulo
Proteksiyon na manggas: isang opsyonal na panlabas na layer na idinagdag kung saan ang tubo ay kuskusin sa mga bracket o kalapit na linya

Data ng Pagganap ng Linya ng Fuel Injector

Ang mga figure sa ibaba ay nagbubuod ng mga karaniwang sinusunod na hanay ng presyon, dimensional na distribusyon, at comparative performance sa mga uri ng pipe. Ang mga ito ay ipinakita bilang mga pangkalahatang reference point sa halip na mga detalye para sa anumang solong modelo ng engine.

Pag-unlad ng Injection Pressure sa Mga Generation ng System

Tinatayang karaniwang presyon ng tren sa bar sa magkakasunod na henerasyon ng system

Karaniwang Operating Pressure ayon sa Aplikasyon

Pampasaherong Sasakyan Diesel

2000 bar

Magaang Komersyal na Sasakyan

2200 bar

Katamtaman / Mabigat na Truck at Bus

2500 bar

Agrikultura at Konstruksyon

2200 bar

Marine at Industrial Engine

1800 bar

Karaniwang upper operating pressure range ayon sa platform ng engine, na ipinahayag sa bar

Karaniwang Outer Diameter Distribution

6 mm, 15%

8 mm, 35%

10 mm, 30%

12 mm, 15%

14 mm, 5%

Kamag-anak na bahagi ng mga laki ng panlabas na diameter na karaniwang ginagamit sa mga application ng linya ng fuel injector

Paghahambing ng Pagganap sa Mga Uri ng Pipe

Karaniwang Cold Drawn Pipe Autofrettage Treated Pipe Duplex / Double Wall Pipe

Kamag-anak na paghahambing ng mga uri ng pipe sa limang katangian ng pagganap, na nakapuntos sa limang puntong sukat

Mga Materyales at Proseso ng Paggawa

Ang pagpili ng materyal at paraan ng pagbuo ay nakakaimpluwensya kung gaano katagal ang linya ng fuel injector sa ilalim ng paulit-ulit na pressure cycling.

Mga karaniwang materyales na ginagamit para sa fuel injector line at fuel injection pipe production
materyal	Karaniwang Katangian	Karaniwang Gamit
Carbon Steel	Malamig na iginuhit, mataas na tensile strength, cost efficient	Mga aplikasyon ng pampasaherong kotse at magaan na tungkulin
Alloy na Bakal	Mas mataas na paglaban sa pagkapagod sa pamamagitan ng mga elemento ng alloying	Medium at heavy duty na mga sistema ng diesel
Hindi kinakalawang na asero	Malakas na paglaban sa kaagnasan sa mahalumigmig o marine na kapaligiran	Mga makinang pang-marino, pang-industriya, at panlabas na kagamitan

Cold Forming at Autofrettage

Sa pamamagitan ng paglalapat ng kinokontrol na panloob na presyon sa tubo sa panahon ng pagproseso, ang plastic deformation ay nangyayari sa panloob na dingding, na lumilikha ng natitirang compressive stress. Binabawi ng natitirang stress na ito ang tensile stress na nabuo sa panahon ng normal na operating pressure, na nagpapabuti sa buhay ng pagkapagod at nagpapataas ng burst pressure margin ng natapos na fuel injection pipe.

CNC Bending at Dimensional Control

Ang CNC tube bending equipment ay humuhubog sa tatlong dimensional na geometry ng bawat linya ng fuel injector upang tumugma ito sa mga mounting point sa isang partikular na disenyo ng engine, na tumutulong sa natapos na bahagi ng upuan nang tama nang walang karagdagang stress sa mga punto ng koneksyon.

Mga Application ng Fuel Injector Lines at Fuel Injection Pipe

Ang mga linya ng fuel injector ay inengineered sa paligid ng routing space, duty cycle, at operating environment ng platform na pinaglilingkuran nila.

Mga sasakyang pampasaherong diesel: compact bend radii upang magkasya ang mga maiikling wheelbase engine bay
Mga magaan na komersyal na van at pickup: mga linyang tumugma sa mas mataas na duty cycle na idling at itigil ang pagsisimula ng paggamit
Mga medium at heavy duty na trak at bus: mas malalaking linya ng panlabas na diameter na na-rate para sa pinahabang pressure cycling
Makinarya sa agrikultura at konstruksiyon: mga linyang iruruta upang tiisin ang alikabok, panginginig ng boses, at malawak na pagbabago ng temperatura
Mga makinang pang-dagat at pang-industriya: mga linyang tinukoy na may idinagdag na resistensya sa kaagnasan para sa mahalumigmig na mga operating environment
Generator set at stationary power equipment: mga linyang may sukat para sa tuluy-tuloy na tungkulin sa halip na variable load cycling

Kakayahang Paggawa para sa Mga Linya ng Fuel Injector

Ang mga pasilidad ng produksyon na nagpapatakbo bilang isang tagagawa ng fuel injector pipe ay karaniwang pinagsasama ang CNC tube bending, panloob na cold forming, at precision machining sa ilalim ng isang bubong upang ang mga dimensional tolerance ay manatiling pare-pareho mula sa unang prototype hanggang sa buong dami ng produksyon. Ang isang pasilidad na itinayo sa paligid ng saklaw na ito ay karaniwang tumatakbo sa libu-libong metro kuwadrado at nagpapares ng mga automated na tube bending center na may nakalaang brazing at welding lines upang panatilihin ang mga OEM fuel injector line program sa iisang, traceable production path.

Karaniwang Kagamitan sa Produksyon

Maramihang CNC na ganap na awtomatikong pipe bending machine para sa eksaktong tatlong dimensional na geometry
Hydraulic internal forming machine na sumasaklaw sa malawak na hanay ng diameter
Automated laser welding at welding robot cells para sa pare-parehong kalidad ng pinagsamang
Large scale machining centers para sa end forming, cone seat, at thread cutting
Isang nakalaang lugar ng pagsubok at inspeksyon para sa dimensional at pressure check

Ang mga pasilidad na naka-set up sa paraang ito ay nakaposisyon upang suportahan ang parehong relasyon sa supplier ng diesel fuel injector pipe para sa aftermarket distribution at isang common rail injector pipe manufacturer role para sa mga OEM platform, dahil ang parehong tube forming at autofrettage process line ay maaaring lumipat sa pagitan ng duplex, single wall, at armored configuration nang walang hiwalay na tooling investment. Para sa mga mamimili na nagsasaliksik sa isang tagagawa ng fuel injection pipe na nakabase sa China na supply chain, ang kumbinasyon ng in house research at development, isang kontroladong proseso ng pagbuo, at pinagsamang pagsubok sa laboratoryo ay karaniwang tumutukoy kung ang isang high pressure na fuel pipe na supplier ay maaaring magkaroon ng mahigpit na pagpapahintulot sa mga paulit-ulit na produksyon.

Mga Pagsasaalang-alang sa Pag-install at Pagpapanatili

Ang tamang paghawak bago at pagkatapos ng pag-install ay may direktang epekto sa kung gaano katagal gumagana ang linya ng fuel injector nang walang isyu.

Mga Kasanayan sa Pag-install

Higpitan ang mga union nuts kasunod ng torque sequence na tinukoy para sa engine, gumagana sa pantay, unti-unting mga yugto sa halip na isang tuluy-tuloy na paghila
Suportahan ang tubo sa kahabaan nito gamit ang orihinal na mga clamp para hindi tumutok ang vibration load sa mga angkop na dulo.
Iwasang muling baluktot o ituwid ang isang nabuong linya sa field, dahil ang muling paghugis ng isang cold worked tube ay nag-aalis ng natitirang pattern ng stress na binuo sa panahon ng pagmamanupaktura

Inspeksyon at Mga Karatula sa Pagsuot

Fuel seepage o basang nalalabi sa paligid ng union nut area
Nakikitang pag-crack sa ibabaw malapit sa upuan ng kono o sa isang liko na tuktok
Surface pitting o pagkawalan ng kulay sa mga linyang nalantad sa moisture o road salt
Isang rough idle o hard cold start na bumubuti kapag nasuri ang presyon ng riles

Pangangasiwa sa Imbakan

Kapag ang linya ng fuel injector ay nakaimbak bago ang pag-install, ang pagpapanatiling nakalagay ang mga proteksiyon na takip ng dulo at ang tubo sa isang tuyo, matatag na lugar sa temperatura ay binabawasan ang posibilidad ng moisture related surface corrosion bago makarating ang bahagi sa makina.

Mga Madalas Itanong

Q1: Ano ang linya ng fuel injector

Ang linya ng fuel injector ay isang high pressure pipe na naglilipat ng gasolina mula sa injection pump o common rail patungo sa injector, na pinapanatili ang presyon na kailangan para sa injector na magbukas at maghatid ng gasolina sa iskedyul.

Q2: Ano ang ginagawa ng fuel injector pipe

Pinangangasiwaan nito ang paghahatid ng gasolina, paghahatid ng mataas na presyon, at katumpakan ng pag-iniksyon, na pinananatiling pare-pareho ang signal ng presyon mula sa pump o rail hanggang sa injector nozzle.

Q3: Paano gumagana ang linya ng diesel injector

Ang linya ay nagpapadala ng presyon ng gasolina na may kaunting pagkaantala, na sumusuporta sa tumpak na timing ng pag-iiniksyon at tinutulungan ang injector na makagawa ng isang pinong atomized na pattern ng spray sa sandali ng iniksyon.

Q4: Anong mga materyales ang gawa sa mga tubo ng fuel injector

Kasama sa mga karaniwang materyales ang hindi kinakalawang na asero, carbon steel, at alloy steel, na pinili batay sa rating ng presyon, mga kinakailangan sa pagkapagod, at ang operating environment ng engine.

Q5: Gaano kadalas dapat suriin ang mga linya ng fuel injector

Ang regular na visual na inspeksyon sa bawat agwat ng serbisyo ay tipikal, sinusuri kung may seepage sa mga fitting, bitak sa ibabaw malapit sa mga liko, at kaagnasan sa panlabas na ibabaw.

Q6: Maaari bang ayusin ang linya ng fuel injector o dapat itong palitan

Dahil ang tubo ay umaasa sa isang partikular na panloob na natitirang pattern ng stress, ang isang linya na nagpapakita ng pag-crack, deformation, o pagtagas ay karaniwang pinapalitan sa halip na muling hugis o ayusin.

T7: Ano ang nagiging sanhi ng pagtagas o pag-crack ng linya ng fuel injector

Ang paulit-ulit na pagkapagod sa pressure, maluwag o mas mahigpit na mga kabit, vibration chafing laban sa mga kalapit na bahagi, at kaagnasan ang pinakakaraniwang sanhi.

Q8: Pareho ba ang mga linya ng fuel injector para sa mga makina ng gasolina at diesel

Hindi, ang mga diesel common rail at pump system ay karaniwang gumagana sa mas mataas na presyon kaysa sa mga sistema ng direktang iniksyon ng gasolina, kaya ang kapal ng pader ng linya at pagpili ng materyal ay naaayon sa pagkakaiba.
